Groupes électrogènes diesel à châssis ouvert : guide d'achat complet

Un groupe électrogène diesel à cadre ouvert est un moteur diesel couplé à un alternateur monté sur un châssis de base en acier rigide — avec pas d'enceinte acoustique ni de auvent météo . Cette configuration offre une puissance de sortie maximale par dollar, un accès simple pour l'entretien et un flux d'air illimité pour le refroidissement, ce qui en fait le choix dominant pour les chantiers de construction, les installations industrielles, les opérations agricoles et toute application où le niveau de bruit n'est pas une contrainte principale. Pour les acheteurs qui privilégient le coût, la densité de puissance et la maintenabilité plutôt qu’un fonctionnement silencieux, un groupe électrogène diesel à cadre ouvert est presque toujours la solution la plus pratique.

Ce qui différencie un groupe électrogène diesel à cadre ouvert

La caractéristique déterminante est la simplicité structurelle. Là où un générateur couvert (silencieux) enferme le moteur et l'alternateur à l'intérieur d'une armoire en acier acoustique, un ensemble de cadres ouverts laisse tous les composants exposés. Cette différence de conception unique entraîne une cascade de conséquences pratiques :

• Prix d'achat inférieur : L'élimination de l'auvent, du revêtement acoustique et des conduits internes réduit généralement le coût unitaire de 20 à 40 % par rapport à un groupe électrogène silencieux de valeur équivalente.
• Meilleure efficacité de refroidissement : Le débit d'air ambiant sans restriction permet au moteur et à l'alternateur de fonctionner à une température plus froide, ce qui prolonge la durée de vie des composants et prend en charge des taux de service continu plus élevés dans les climats chauds.
• Entretien plus rapide et plus simple : Les techniciens peuvent accéder aux filtres à huile, aux filtres à carburant, aux courroies, aux injecteurs et aux bornes sans retirer les panneaux ni travailler dans une enceinte confinée.
• Niveau de bruit plus élevé : Les ensembles à cadre ouvert produisent généralement 95-110 dB(A) à 1 mètre , contre 65 à 75 dB(A) pour une unité à toit équivalente. Cela limite leur utilisation dans des environnements sensibles au bruit.
• Aucune protection contre les intempéries : L'ensemble doit être installé sous un toit, à l'intérieur d'un bâtiment ou dans un local générateur spécialement conçu à cet effet. L'exposition à la pluie ou à la poussière nécessite un abri séparé.

Composants de base d'un groupe électrogène diesel à cadre ouvert

Chaque groupe électrogène diesel à châssis ouvert, quelle que soit sa marque ou sa puissance nominale, est construit autour de la même architecture fondamentale. Comprendre chaque composant aide les acheteurs à évaluer les différences de qualité et à anticiper les besoins de maintenance.

Moteur Diesel

Le moteur est le cœur du groupe électrogène et sa marque est l’indicateur de qualité le plus important. Les principaux fabricants de moteurs OEM utilisés dans les ensembles à châssis ouvert comprennent Cummins, Perkins, Yanmar, Deutz, John Deere et Mitsubishi au niveau premium, et les moteurs sous licence Weichai, Yangdong et Ricardo au niveau valeur. La cylindrée du moteur, le nombre de cylindres et la méthode d'aspiration (à aspiration naturelle, turbocompressé ou turbocompressé-refroidissement) déterminent la puissance de sortie et le rendement énergétique.

Pour les ensembles ci-dessus 30 kW , les moteurs turbocompressés sont de série ; ci-dessus 200 kW , les moteurs turbocompressés à post-refroidissement (TCAC) offrent une meilleure efficacité thermique et des émissions réduites. La plupart des moteurs diesel modernes sur ensembles à châssis ouvert sont conformes aux EPA Tier 4 Final ou EU Stage V normes d'émissions, qui exigent un carburant diesel à faible teneur en soufre (≤ 15 ppm de soufre).

Alternateur

L'alternateur (générateur AC synchrone) convertit la rotation de l'arbre du moteur en énergie électrique. Les principales spécifications de l'alternateur comprennent :

• Régulation de tension : Les alternateurs sans balais et auto-excités avec un régulateur de tension automatique (AVR) maintiennent la tension de sortie dans les limites ±1% de la valeur nominale dans des conditions de charge variables.
• Classe d'isolation : L'isolation de classe H (évaluée jusqu'à 180°C) est la norme pour les groupes électrogènes industriels, offrant une marge thermique pour un service continu à des températures ambiantes élevées.
• Indice IP : La plupart des alternateurs à cadre ouvert sont dotés d'une protection IP21 ou IP23 – adéquate pour une utilisation en intérieur mais nécessitant un abri contre la pénétration directe de l'eau.
• Facteur de puissance : Les alternateurs stetards sont évalués à Facteur de puissance 0,8 (en retard) . La valeur nominale kVA multipliée par 0,8 donne la puissance kW disponible pour les charges résistives.

Les marques d'alternateurs haut de gamme incluent Stamford (Cummins Generator Technologies), Leroy-Somer, Mecc Alte et Marathon Electric. Ces marques sont privilégiées pour les applications nécessitant une faible distorsion harmonique (THD <5 %) afin de protéger les équipements électroniques sensibles.

Cadre de base en acier

Le châssis de base est un assemblage en acier de construction soudé qui aligne et supporte l'accouplement moteur-alternateur. Les cadres de qualité intègrent supports antivibratoires (AVM) — des isolateurs en caoutchouc entre l'ensemble du groupe électrogène et les pieds du châssis — pour réduire les vibrations transmises à la surface de montage. L’intégrité du cadre est particulièrement importante pendant le transport ; les cadres sous-dimensionnés peuvent fléchir et provoquer un désalignement de l'accouplement.

Panneau de configuration

Les ensembles à cadre ouvert sont généralement fournis avec l'un des trois niveaux de panneau de commande :

• Panneau analogique de base : Voltmètres, ampères et fréquencemètres avec démarrage manuel. Convient aux applications de sauvegarde simples avec la présence d'un opérateur.
• Contrôleur numérique (DSE, ComAp ou Deepsea) : Surveille les paramètres du moteur (pression d'huile, température du liquide de refroidissement, tension de la batterie), enregistre les alarmes et prend en charge le démarrage automatique en cas de panne de secteur (AMF). Le DSE7320 and ComAp InteliGen sont des normes industrielles largement utilisées.
• Contrôleur de mise en parallèle : Requis pour le partage de charge entre plusieurs groupes électrogènes. Utilisé dans les installations plus grandes où deux ensembles ou plus fonctionnent simultanément pour partager la charge connectée.

Explication des puissances nominales des groupes électrogènes diesel à cadre ouvert

Les valeurs nominales des générateurs sont souvent mal comprises. Chaque groupe électrogène diesel à cadre ouvert est doté de plusieurs puissances nominales qui s'appliquent dans différents scénarios de fonctionnement — citer uniquement la puissance nominale de pointe ou de veille sans contexte est trompeur.

Une erreur courante consiste à acheter un ensemble dimensionné uniquement pour sa capacité de veille pour une utilisation principale. Les ensembles en veille fonctionnant en continu à des charges de puissance maximales connaîtront une usure accélérée et des intervalles de révision du moteur raccourcis. Spécifiez toujours la puissance nominale principale (PRP) pour les applications où le groupe électrogène est la principale source d'alimentation.

Plage de puissance typique et ce que couvre chaque niveau

Les groupes électrogènes diesel à châssis ouvert sont fabriqués sur une plage de puissance exceptionnellement large, des unités monocylindres compactes aux grands groupes industriels multicylindres :

Principales applications des groupes électrogènes diesel à cadre ouvert

Chantiers de construction

La construction est le plus grand marché unique pour les groupes électrogènes diesel à châssis ouvert. Les chantiers nécessitent une alimentation temporaire pour les outils, l’éclairage, les bétonnières, les équipements de soudage et les bureaux de chantier – des charges qui changent constamment à mesure que les travaux progressent. Les ensembles de cadres ouverts sont préférés car ils sont facilement transportable sur des plates-formes, mobile par chariot élévateur et peut être entretenu par des mécaniciens sur place sans outils de boîtier spécialisés. Un projet de construction typique de taille moyenne (bâtiment commercial, tronçon de route) se déroule Ensembles à châssis ouvert de 100 à 400 kW comme source d'alimentation principale du site.

Exploitations agricoles et rurales

Les stations de pompage d'irrigation, les systèmes de séchage des grains, les installations d'entreposage frigorifique et les exploitations avicoles ou d'élevage dans les zones où le réseau électrique n'est pas fiable dépendent fortement des groupes diesel à cadre ouvert. Leur tolérance aux environnements poussiéreux et à haute température et la disponibilité du carburant diesel dans les zones rurales en font la valeur par défaut. Un Ensemble à cadre ouvert de 30 à 60 kW est une taille courante pour une station de pompage d’irrigation de taille moyenne.

Installations industrielles et manufacturières

Les usines, les usines de transformation et les entrepôts installent des ensembles à châssis ouvert à l'intérieur des salles des générateurs comme alimentation de secours pour les processus critiques : systèmes de convoyeurs, compresseurs de réfrigération, systèmes de contrôle de processus et éclairage. La salle du générateur fournit à l'abri un ensemble de cadres ouverts dont il a besoin tout en gardant les coûts de protection acoustique et contre les intempéries séparés du coût d'investissement du groupe électrogène.

Infrastructures de télécommunications

Les stations de base des réseaux mobiles et les sites de répéteurs micro-ondes situés dans des endroits éloignés utilisent fréquemment de petits ensembles diesel à cadre ouvert (10 à 30 kW) comme alimentation principale ou de secours, parallèlement aux systèmes solaires et à batteries. Leur encombrement réduit et leur maintenance simple les rendent compatibles avec les protocoles de gestion de sites distants.

Événements et pouvoir temporaire

Les productions cinématographiques, les festivals en plein air, les opérations de secours d'urgence et les déploiements militaires utilisent des décors à cadre ouvert en raison de leur faible coût par kilowattheure et de leur facilité de logistique. Les décors peuvent être mis en scène à l’intérieur d’enceintes insonorisantes ou positionnés à distance des zones événementielles pour gérer le bruit.

Comment sélectionner le bon groupe électrogène diesel à cadre ouvert

L'achat d'une taille ou d'une spécification inappropriée est coûteux : un ensemble surdimensionné gaspille du capital et fonctionne de manière inefficace à faible charge, tandis qu'un ensemble sous-dimensionné surcharge et tombe en panne prématurément. Suivez ces étapes de sélection dans l’ordre :

1. Calculez votre charge totale connectée : Répertoriez chaque charge électrique (kW) pouvant fonctionner simultanément. Appliquez un facteur de demande : toutes les charges ne fonctionnent pas en même temps au maximum de la consommation nominale. Un calcul réaliste de la charge connectée est généralement 60 à 80 % de la somme de toutes les valeurs nominales .
2. Identifiez les charges de démarrage du moteur : Les moteurs électriques consomment 5 à 7 fois leur courant de fonctionnement au démarrage. Si votre plus gros moteur tourne à 15 kW, il peut nécessiter 75 à 105 kW de capacité de démarrage du groupe électrogène momentanément. Le groupe électrogène doit gérer cela sans chute de tension excessive (<15 % est l'exigence standard).
3. Choisissez la bonne puissance nominale : Si le groupe électrogène est la principale source d'alimentation (pas de connexion au réseau), précisez Puissance principale (PRP) . S'il s'agit d'une alimentation de secours sur secteur, la veille (ESP) est appropriée.
4. Appliquez une marge de capacité de 20 à 25 % : Dimensionnez l'ensemble pour que votre charge attendue s'exécute à 70 à 80 % de la puissance nominale . Faire fonctionner un groupe électrogène diesel à une charge inférieure à 30 % provoque un empilement humide (accumulation de carburant non brûlé dans les gaz d'échappement), une accumulation de carbone et une usure accélérée du moteur.
5. Vérifiez le déclassement de l'altitude et de la température : Les moteurs diesel perdent environ 3 à 4 % de la puissance nominale par 300 m d'altitude au-dessus du niveau de la mer et 1% par 5°C au-dessus de 25°C ambiant. Un ensemble évalué à 200 kW au niveau de la mer, 25°C ne peut fournir que 170 kW à 1 500 m d'altitude et 40°C ambiant .
6. Préciser les marques de moteur et d'alternateur : Pour les applications critiques, spécifiez des marques nommées (Cummins, Perkins, Stamford) plutôt que d'accepter des substitutions « équivalentes ».

Exigences d'installation pour les groupes électrogènes à cadre ouvert

Une installation correcte est aussi importante qu'une spécification correcte. Les défaillances d'installation les plus courantes concernent la ventilation, le cheminement des gaz d'échappement et la conception du système de carburant.

Ventilation et flux d'air

Un open frame diesel set requires a minimum airflow of approximately 0,1 à 0,15 m³/sec pour 10 kW de puissance pour le refroidissement du moteur. Les salles des générateurs doivent être conçues avec des évents d’entrée et de sortie dimensionnés en fonction de ce débit. L'air chaud évacué doit être dirigé vers l'extérieur : la recirculation de l'air chaud vers l'admission du moteur provoque un déclassement thermique et peut déclencher des arrêts à haute température.

Système d'échappement

Le tuyau d'échappement doit être de taille adéquate (contre-pression inférieure à la limite spécifiée par le constructeur du moteur, généralement <10kPa ), acheminé vers l'évacuation à l'extérieur du bâtiment et terminé par un chapeau de pluie ou un capot anti-intempéries. Des sections de soufflet flexibles au niveau du raccord d'échappement du moteur empêchent la transmission des vibrations au tuyau d'échappement rigide.

Système de carburant

Les ensembles à cadre ouvert sont fournis avec un petit réservoir journalier monté sur base (50 à 250 litres). Pour une durée de fonctionnement prolongée, un réservoir de carburant en vrac externe avec une pompe de transfert de carburant, un retour de trop-plein du réservoir journalier et une alarme de niveau de carburant est requis. La tuyauterie de carburant doit être dimensionnée pour répondre à la demande totale du moteur plus un Marge de débit de 15 à 20 % pour éviter une panne de carburant à pleine charge.

Mise à la terre et connexion électrique

Le châssis du groupe électrogène doit être relié au réseau de terre du site. La sortie doit être connectée via un commutateur de transfert automatique (ATS) ou un inverseur manuel qui empêche la connexion simultanée du groupe électrogène et de l'alimentation secteur – une condition appelée îlotage qui crée de graves risques pour les travailleurs des services publics.

Calendrier de maintenance de routine pour les groupes électrogènes diesel à cadre ouvert

Les ensembles à cadre ouvert sont plus faciles à entretenir que les unités à toit car tous les points de service sont accessibles sans démontage. Le respect des intervalles d'entretien du fabricant est le facteur le plus important pour atteindre la durée de vie nominale du moteur en cas de révision. 20 000 à 40 000 heures pour les moteurs haut de gamme.

Groupes électrogènes diesel à cadre ouvert ou à auvent (silencieux)

La décision entre les configurations à cadre ouvert et à auvent se résume à quatre facteurs pratiques : la tolérance au bruit, l'environnement d'installation, le budget et les ressources d'entretien.

• Choisissez un cadre ouvert quand : l’ensemble sera installé dans un local dédié au générateur ou dans une enceinte couverte ; la conformité au bruit n'est pas requise ; le budget d'investissement est limité ; ou un entretien fréquent est prévu et la vitesse d’accès est importante.

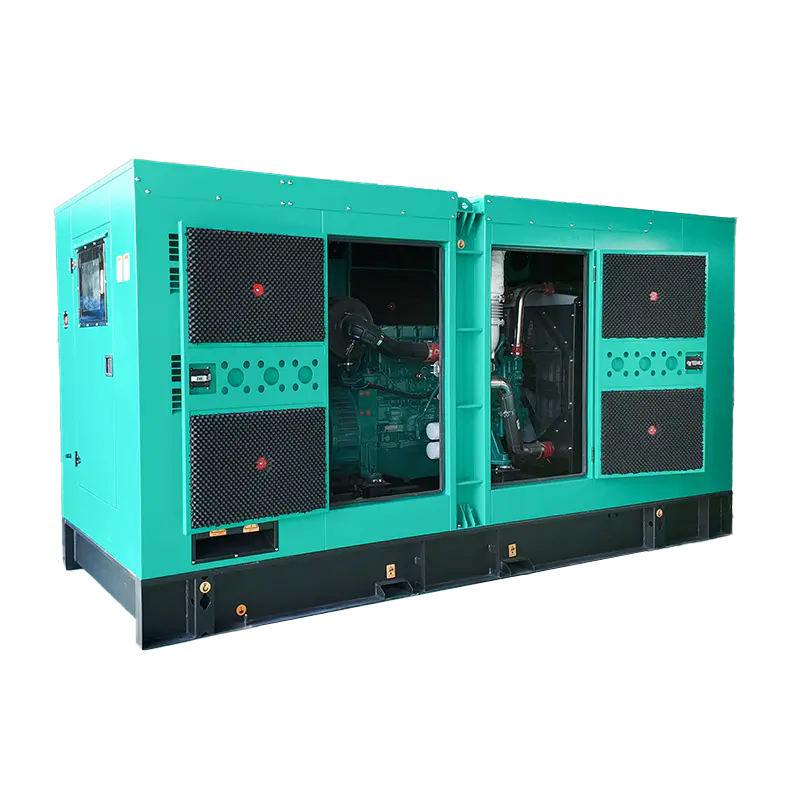

• Choisissez un auvent (silencieux) quand : le poste doit fonctionner en extérieur sans enceinte de bâtiment ; la réglementation sur le bruit s'applique (zones résidentielles, hôpitaux, bureaux) ; ou une protection contre les intempéries est requise pour un déploiement extérieur exposé.

Pour les grandes installations industrielles où une salle de générateur constitue une infrastructure standard, les ensembles de cadres ouverts offrent systématiquement une meilleure valeur — la protection acoustique et contre les intempéries est intégrée au bâtiment plutôt qu'à chaque groupe électrogène, et la configuration à cadre ouvert permet une mise à l'échelle plus facile lorsque des groupes supplémentaires doivent être mis en parallèle.
