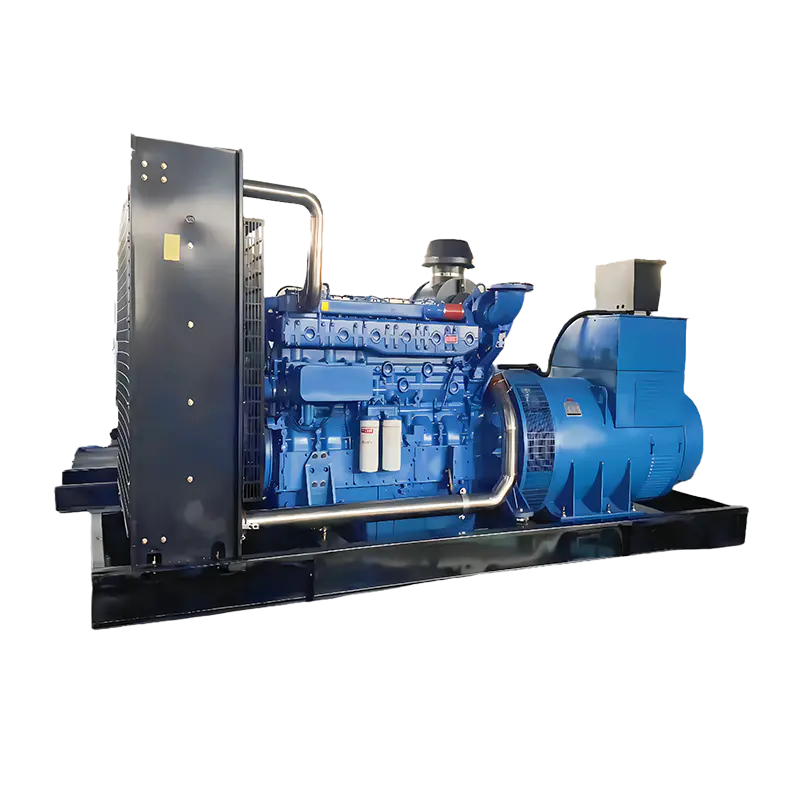

Comment dimensionner un générateur diesel : guide complet étape par étape

Pour dimensionner un générateur diesel , calculez la puissance de fonctionnement totale de toutes les charges qu'il doit alimenter simultanément, ajoutez la plus grande surtension de démarrage d'un seul moteur (généralement 3 fois sa puissance de fonctionnement), appliquez un tampon de capacité de 20 à 25 %, puis déclassez en fonction de l'altitude et de la température ambiante. Le résultat est la valeur nominale kVA minimale du générateur dont vous avez besoin. Par exemple : une installation avec 40 kW de charges courantes, un moteur de 15 kW comme démarreur le plus gros (nécessitant une surtension de 45 kW) et des opérations à 1 500 m d'altitude nécessitent un générateur conçu pour au moins 68 à 75 kVA après tous les réglages. Un sous-dimensionnement provoque des déclenchements en cas de surcharge et des dommages au moteur ; Un surdimensionnement gaspille du carburant et provoque un empilement humide dans les moteurs diesel. Ce guide passe en revue chaque étape du processus de dimensionnement avec des exemples concrets, des tableaux de charges et des facteurs de correction.

Étape 1 — Identifiez et répertoriez toutes les charges électriques

La base du dimensionnement du générateur est un inventaire complet de la charge. L'absence d'une seule charge importante (un compresseur, un moteur d'ascenseur ou une unité centrale de climatisation) peut invalider l'ensemble du calcul de dimensionnement. Organisez les charges en trois catégories en fonction de leur comportement électrique :

• Charges résistives — éclairage à incandescence, radiateurs électriques, grille-pain, chauffe-eau ; ceux-ci consomment un courant constant avec un facteur de puissance de 1,0 et aucune surtension de démarrage ; watts en cours d'exécution = watts indiqués sur la plaque signalétique
• Charges inductives (moteurs) — climatiseurs, pompes, compresseurs, ventilateurs, outils électriques ; ceux-ci consomment 3 à 7 fois leur courant de fonctionnement au démarrage pendant 0,5 à 3 secondes ; cette surtension de démarrage est le principal facteur de dimensionnement du générateur dans la plupart des applications
• Charges électroniques/non linéaires — ordinateurs, VFD (variateurs de fréquence), systèmes UPS, pilotes de LED, chargeurs de batterie ; ceux-ci consomment un courant non sinusoïdal qui introduit une distorsion harmonique ; nécessitent des alternateurs de générateur conçus pour le service harmonique (généralement THD <5 % à pleine charge)

Pour chaque charge, enregistrez la plaque signalétique en watts (ou kW), en tension et en phase (monophasée ou triphasée). Si les données de la plaque signalétique ne sont pas disponibles, utilisez l'ampérage et calculez : Watts = Volts × Ampères × Facteur de puissance (utilisez 0,85 à 0,90 pour la plupart des moteurs si le facteur de puissance n'est pas indiqué).

Étape 2 - Calculer la charge de fonctionnement totale et les exigences de démarrage du moteur

Charge totale de fonctionnement

Additionnez tous les watts en fonctionnement pour chaque charge qui fonctionnera simultanément. N'incluez pas les charges qui ne sont jamais utilisées en même temps : un générateur de secours alimentant un bâtiment après une panne de service n'a pas besoin d'alimenter simultanément l'usine d'eau glacée et le système de chauffage s'ils fonctionnent à des saisons différentes. Soyez toutefois prudent : incluez les charges qui pourraient théoriquement se chevaucher, même si elles sont inhabituelles.

Courant de démarrage du moteur : la demande de pointe critique

Lorsqu'un moteur électrique démarre, il consomme un courant à rotor bloqué (LRC) qui est généralement 3 à 7 fois son courant de fonctionnement à pleine charge . Pour le dimensionnement du générateur, cette surtension est exprimée en watts de démarrage – la demande de puissance instantanée au démarrage du moteur. Les multiplicateurs les plus couramment utilisés par type de moteur sont :

• Moteurs à démarrage direct (DOL) — watts de démarrage = 3 × watts en fonctionnement (valeur conservatrice couramment utilisée ; le LRC réel peut aller jusqu'à 7 × pour les gros moteurs)
• Moteurs à démarrage par condensateur — watts de démarrage = 1,5 à 2 × watts en fonctionnement ; le condensateur de démarrage réduit considérablement le courant d'appel
• Moteurs avec démarreurs progressifs ou VFD — watts de démarrage ≈ watts de fonctionnement ; les démarreurs progressifs et les variateurs de fréquence augmentent progressivement la tension ou la fréquence, limitant ainsi l'appel à 110 à 150 % du courant de fonctionnement ; cela réduit considérablement les exigences de dimensionnement du générateur pour les installations à gros moteurs

Le générateur doit gérer le scénario dans lequel le plus gros moteur démarre alors que toutes les autres charges en cours d’exécution consomment déjà de l’énergie. Le calcul critique est le suivant : Charge de dimensionnement du générateur = (Watts de fonctionnement totaux de toutes les charges) (Surtension de démarrage du plus gros moteur - ses watts de fonctionnement) . Cela représente la demande instantanée maximale au moment où le plus gros moteur démarre.

Exemple concret : générateur de secours pour un immeuble de bureaux

Prenons l'exemple d'un immeuble de bureaux nécessitant une alimentation de secours pour :

• Éclairage et prises : 12 000 W (12 kW)
• UPS de salle de serveurs : 8 000 W (8 kW)
• Moteur d'ascenseur (démarrage DOL) : 15 000 W en fonctionnement (15 kW), surtension de démarrage = 3 × 15 000 = 45 000 W
• Moteurs de ventilateur CVC : 10 000 W en fonctionnement (10 kW), surtension de démarrage = 3 × 10 000 = 30 000 W
• Moteur de pompe à incendie (démarrage DOL) : 7 500 W en fonctionnement (7,5 kW), surtension de démarrage = 3 × 7 500 = 22 500 W

Charge totale de fonctionnement : 12 8 15 10 7,5 = 52,5 kW
Plus grande surtension au démarrage du moteur : Moteur d'ascenseur à 45 kW au démarrage − 15 kW en fonctionnement = 30 kW de demande de pointe supplémentaire
Demande instantanée de pointe : 52,5 30 = 82,5 kW

Étape 3 — Convertir en kVA et appliquer le facteur de puissance

La capacité du générateur est évaluée en kVA (kilovolt-ampères) — puissance apparente — plutôt que kW (kilowatts) — puissance réelle. La relation est :

kVA = kW ÷ Facteur de puissance

La plupart des générateurs diesel sont évalués à un facteur de puissance de 0,8 en retard — il s'agit de l'hypothèse standard, sauf indication contraire. Un générateur évalué à 100 kVA à un facteur de puissance de 0,8 fournit 80 kW de puissance réelle . Cela signifie que vous devez diviser votre besoin en kW par 0,8 pour trouver la puissance nominale en kVA requise.

Poursuivant l'exemple travaillé :

• Demande instantanée de pointe : 82.5 kW
• kVA requis : 82,5 ÷ 0,8 = 103 kVA

Si votre charge est principalement résistive (chauffage, éclairage) avec très peu de moteurs, le facteur de puissance réel peut être plus proche de 0,9 à 1,0, et diviser par 0,8 est trop prudent. Si votre charge est principalement constituée de moteurs inductifs, le facteur de puissance réel peut être 0,7 ou moins , et une hypothèse de 0,8 peut sous-dimensionner le générateur. Pour un dimensionnement précis, mesurez ou calculez le facteur de puissance moyen pondéré sur toutes les charges.

Étape 4 - Appliquer le tampon de capacité (facteur de marge)

Faire fonctionner un générateur diesel à 100 % de sa capacité nominale en permanence provoque une contrainte thermique excessive, accélère l'usure et ne laisse aucune marge pour les ajouts de charge ou les erreurs de calcul. La pratique industrielle consiste à faire fonctionner les générateurs diesel à 70 à 80 % de la capacité nominale à pleine charge , laissant une marge de 20 à 30 %.

Appliquez le facteur de hauteur libre en divisant le besoin en kVA calculé par la fraction de charge cible :

• À 80 % de chargement : kVA du générateur requis = kVA calculé ÷ 0,80
• À 75 % de chargement : kVA du générateur requis = kVA calculé ÷ 0,75

En reprenant l'exemple à 80 % de charge : 103 kVA ÷ 0,80 = Générateur de 129 kVA minimum . La taille de générateur standard la plus proche au-dessus de cette valeur est généralement un Unité de 150 kVA .

Remarque sur la charge minimale : les moteurs diesel ont également un exigence de charge minimale de 30 à 40 % de la capacité nominale . Faire fonctionner un générateur diesel en dessous de ce seuil pendant des périodes prolongées provoque un empilement humide : une combustion incomplète dépose du carburant non brûlé et du carbone dans le système d'échappement et les cylindres, augmentant les coûts de maintenance et réduisant la durée de vie du moteur. Si votre charge de fonctionnement attendue est fréquemment inférieure à 30 % de la puissance nominale du générateur, l'unité est surdimensionnée et vous devez sélectionner un générateur plus petit ou mettre en œuvre une banque de charge (connexion d'une charge résistive artificielle pour maintenir une charge minimale du moteur).

Étape 5 — Déclassement en fonction de l'altitude et de la température ambiante

La puissance de sortie du générateur diesel est nominale dans des conditions standard : niveau de la mer (0 m d'altitude), température ambiante de 25 °C (77 °F) et 30 % d'humidité relative selon ISO 8528-1 ou SAE J1349. Le fonctionnement au-dessus du niveau de la mer ou à des températures ambiantes élevées réduit la densité de l'air atteignant le moteur, réduisant ainsi l'efficacité de la combustion et la puissance de sortie. Le générateur doit être déclassé – sa puissance effective est inférieure à la valeur nominale de la plaque signalétique, la valeur nominale de la plaque signalétique doit donc être supérieure à celle calculée.

Déclassement de l'altitude

La règle de déclassement standard pour les moteurs diesel à aspiration naturelle est environ 3 à 4 % de perte de puissance par 300 m (1 000 pieds) au-dessus du niveau de la mer . Les moteurs turbocompressés déclassent moins – généralement 1 à 2 % par 300 m — parce que le turbocompresseur compense la densité de l'air réduite jusqu'à sa limite de conception, après quoi le déclassement augmente fortement. Utilisez toujours les courbes de déclassement spécifiques au fabricant ; les valeurs ci-dessous sont représentatives :

Déclassement de température

Au-dessus de la température nominale standard de 25 °C, les générateurs sont déclassés d'environ 1% par 5,5°C (10°F) au-dessus de 25°C pour la plupart des moteurs turbocompressés. Dans un environnement tropical avec une température ambiante maximale de 45°C (20°C au-dessus de la norme), attendez-vous à un Réduction de puissance de 3 à 4 % . Le déclassement combiné de l’altitude et de la température est multiplicatif : les deux facteurs s’appliquent simultanément.

Pour trouver la valeur kVA indiquée sur la plaque signalétique après le déclassement : kVA requis sur la plaque signalétique = kVA effectifs requis ÷ (Facteur d'altitude × Facteur de température)

Exemple : Un besoin efficace de 129 kVA à 1 500 m d'altitude (facteur 0,94) et une température ambiante de 40 °C (facteur 0,97) nécessite : 129 ÷ (0,94 × 0,97) = 129 ÷ 0,912 = 141 kVA minimum sur la plaque signalétique , alors sélectionnez la taille standard suivante : 150 kVA .

Types de charges courants et leurs multiplicateurs de dimensionnement

Puissance principale ou cote de veille : choisir la bonne classe de notation

Les générateurs diesel sont vendus avec plusieurs classifications qui définissent la force et la durée pendant laquelle le moteur peut maintenir une puissance donnée. L’utilisation d’un générateur au-delà de sa classe nominale prévue provoque une panne prématurée du moteur. Les quatre principales classes de notation ISO 8528 sont :

• Veille (ESP — Alimentation de veille d'urgence) — puissance maximale pour une utilisation d'urgence pendant une panne de service uniquement ; aucune surcharge autorisée ; utilisation typique limitée à 200 heures par an ; il s'agit de la valeur nominale kVA la plus élevée indiquée sur la plaque signalétique, mais elle n'est pas appropriée pour les applications à alimentation principale ou à usage fréquent.
• Puissance principale (PRP — Puissance nominale principale) — un fonctionnement continu pendant des heures illimitées là où aucun service public n'existe ; Surcharge de 10% autorisée pendant 1 heure sur 12 ; évalué à environ 80 à 90 % de la puissance nominale en veille du même moteur ; correct pour les sites hors réseau, l'énergie de construction, les opérations minières
• Puissance continue (COP) — fonctionnement en charge de base à puissance constante pendant des heures illimitées avec aucune surcharge autorisée ; environ 70 à 80 % de la cote de veille ; utilisé dans les applications de production d'énergie insulaire et de charge de base
• Puissance de fonctionnement à durée limitée (LTP) — fonctionnement pendant des durées limitées définies dans des applications non urgentes ; généralement 500 heures par an maximum

Un générateur commercialisé sous le nom de « 100 kVA Standby / 90 kVA Prime » a deux limites de puissance différentes selon la façon dont il est utilisé . Pour un générateur de secours d'hôpital utilisé uniquement pendant les pannes de courant, la valeur nominale de veille de 100 kVA s'applique. Pour un générateur de camp minier fonctionnant en continu comme seule source d’énergie, la puissance nominale de 90 kVA prévaut – et le calcul de dimensionnement doit utiliser 90 kVA comme référence, et non 100 kVA.

Générateurs triphasés ou monophasés et équilibrage de charge

Les générateurs supérieurs à environ 15 à 20 kVA sont presque toujours triphasés (3Φ) car l'alimentation triphasée fournit une fourniture d'énergie plus efficace et est requise pour les moteurs triphasés. Lors du dimensionnement d'un générateur triphasé pour une charge mixte (certains moteurs triphasés plus charges monophasées), l'équilibre des phases devient une considération critique.

Les générateurs triphasés sont conçus pour des charges équilibrées – puissance égale sur chaque phase. Si les charges monophasées sont inégalement réparties sur les trois phases, la phase la plus chargée limite la puissance totale du générateur et peut provoquer un déséquilibre de tension qui endommage les moteurs et l'électronique. La plupart des fabricants de générateurs précisent que Le déséquilibre de charge monophasé entre deux phases ne doit pas dépasser 25 % du courant nominal du générateur par phase .

Lors de la préparation de votre liste de charges pour un générateur triphasé, attribuez chaque charge monophasée à une phase spécifique et vérifiez qu'aucune phase ne transporte plus qu'environ 1/3 de la charge totale 12,5% du kVA total . En pratique, répartissez les charges le plus uniformément possible et vérifiez l'équilibre avec un électricien lors de l'installation.

Dimensionnement pour les charges non linéaires : systèmes UPS et VFD

Les charges non linéaires — systèmes UPS, variateurs de fréquence, alimentations à découpage et chargeurs de batterie — consomment un courant non sinusoïdal qui introduit distorsion harmonique dans la sortie de tension du générateur. Ce contenu harmonique provoque un échauffement supplémentaire dans les enroulements de l'alternateur et peut interférer avec le régulateur de tension automatique (AVR) du générateur, provoquant une instabilité de tension.

La ligne directrice de l'industrie pour le dimensionnement des générateurs alimentant des charges principalement non linéaires :

• Systèmes UPS — dimensionner le générateur à 1,5 à 2 fois la valeur nominale kVA de l'onduleur ; un onduleur de 50 kVA nécessite un générateur de 75 à 100 kVA minimum ; cela tient compte du déclassement des harmoniques, du facteur de puissance d'entrée de l'onduleur et de la demande de recharge de la batterie pendant les premières minutes après le démarrage du générateur.
• Entraînements à fréquence variable (VFD) — Les VFD réduisent la surtension au démarrage du moteur mais introduisent des harmoniques ; dimensionner le générateur à 1,25 × le kVA requis par toutes les charges VFD ; spécifier un générateur avec un alternateur « 12 impulsions » ou à faible THD si les charges VFD dépassent 50 % de la charge totale du générateur
• Charges du centre de données/serveur — les alimentations de serveur modernes ont des facteurs de puissance de 0,95 à 0,99 avec un contenu harmonique modéré ; taille à 1,25 à 1,5 fois la charge informatique totale pour tenir compte des pertes des unités de distribution d'énergie (PDU) et des équipements de refroidissement

Exemple de dimensionnement complet : atelier industriel

Un atelier de fabrication dans une région montagneuse à 1 200 m d'altitude avec une température ambiante maximale de 38°C nécessite un générateur électrique principal pour les charges suivantes :

Calcul du dimensionnement :

1. Charge totale de fonctionnement : 53.6 kW
2. Plus grande surtension du moteur : surtension du compresseur d'air (45 kW) − en marche (15 kW) = 30 kW
3. Demande instantanée de pointe : 53.6 30 = 83.6 kW
4. Convertir en kVA à PF 0,8 : 83,6 ÷ 0,8 = 104,5 kVA
5. Appliquer une hauteur libre de chargement de 80 % : 104,5 ÷ 0,8 = 130,6 kVA
6. Déclassement d'altitude à 1 200 m (turbo, facteur ≈ 0,953) : 130,6 ÷ 0,953 = 137 kVA
7. Déclassement de température à 38°C (facteur ≈ 0,975) : 137 ÷ 0,975 = 140,5 kVA
8. Sélectionnez la taille de générateur standard : 150 kVA Prime nominale

Erreurs de dimensionnement courantes et comment les éviter

• Ignorer la surtension de démarrage du moteur — la cause la plus fréquente de sous-dimensionnement ; un générateur qui gère facilement les charges en cours d'exécution peut se déclencher immédiatement lorsqu'un gros moteur démarre ; calculez toujours la demande de pointe, y compris le démarrage du moteur le plus important
• Confondre kW et kVA — un fournisseur proposant un « générateur de 100 kW » à un facteur de puissance de 0,8 propose 125 kVA ; vérifier si le chiffre indiqué est en kW ou en kVA pour éviter un sous-dimensionnement de 25 %
• Utilisation de l'indice de veille pour les applications de puissance principale — un générateur fonctionnant en permanence hors réseau doit être dimensionné en fonction de sa puissance nominale, et non de sa puissance nominale de veille (supérieure) ; l'utilisation du chiffre de veille pour un service continu entraîne une surcharge du moteur et une panne prématurée
• Surdimensionner pour "être en sécurité" sans vérifier la charge minimale — un générateur de 500 kVA installé pour une charge de 50 kW fonctionne à 10 % de sa capacité, provoquant d'importants empilements humides ; la charge de fonctionnement minimale doit être de 30 à 40 % de la capacité nominale
• Omettre le déclassement d’altitude et de température — un générateur de 100 kVA à 2 000 m d'altitude ne peut délivrer que 91 kVA ; ne pas en tenir compte peut entraîner une surcharge chronique sur les sites à haute altitude
• Ne tient pas compte de la croissance future de la charge — un générateur dimensionné exactement pour les charges actuelles n'a aucune possibilité d'expansion ; ajouter une projection de croissance réaliste (généralement 10 à 20 % de capacité supplémentaire pour les installations dont l'agrandissement est prévu d'ici 5 ans)
